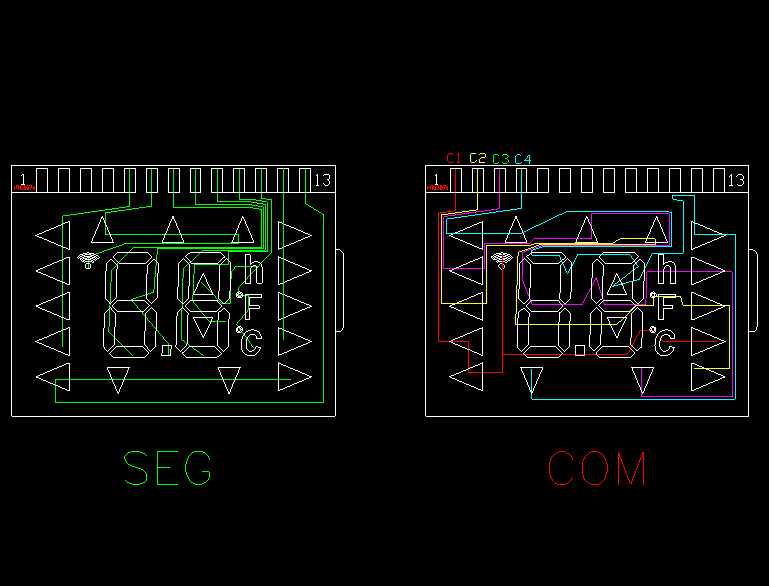

Ποια είναι η πρακτική αρχή της τμηματοποιημένης LCD; Τι αντιπροσωπεύουν οι γραμμές COM και SEG;

Στην πραγματικότητα, η σχέση μεταξύ των κυματομορφών οδήγησης και της οθόνης υγρών κρυστάλλων είναι πολύ απλή. Απλά θυμηθείτε ότι ο υγρός κρύσταλλος δεν μπορεί να προσθέσει συνεχές ρεύμα. Όλες οι κυματομορφές χρησιμοποιούνται για τη δημιουργία σήματος εναλλασσόμενης τάσης οδήγησης. Αν και οι κυματομορφές των COM και SEG φαίνονται περίπλοκες, στην πραγματικότητα είναι πολύ απλές. Το COM είναι μια ακολουθία. Η ακολουθία παλμών σάρωσης εμφανίζεται ξανά και ξανά. Το αν μπορεί να ανάψει ή όχι εξαρτάται απλώς από τη σχέση υπερτιθέμενης διαφοράς πίεσης μεταξύ των κυματομορφών COM και SEG.

Για παράδειγμα, το τσιπ προγράμματος οδήγησης 3V 1/2bias COM και SEG θα ανάψει τον υγρό κρύσταλλο μόνο όταν το COM είναι 3V και το SEG είναι 0V ή όταν το COM είναι 0V και το SEG είναι 3V, και δεν θα ανάψει υπό άλλες συνθήκες.

Η προκατάληψη αναφέρεται στον συντελεστή πόλωσης του υγρού κρυστάλλου. Με απλά λόγια, υποδεικνύει τον αριθμό των βημάτων της τάσης οδήγησης. Το 3v 1/2bias έχει τρεις τάσεις: 3v 1,5v 0v. Το 3v 1/3bias έχει τέσσερις τάσεις: 3v 2v 1v 0v, αλλά είναι όλα μπλοκ υγρών κρυστάλλων 3v. Άναψε, τώρα ξέρεις τι μπορεί να υπολογίσει το 1/2bias και το 1/3bias. Όσο μεγαλύτερος είναι ο αριθμός πόλωσης, τόσο πιο εμφανής είναι η διαφορά μεταξύ φωτός και μη φωτός, γεγονός που βελτιώνει την αντίθεση μεταξύ φωτός και σβησίματος.

Δεν υπάρχουν πολλές συγκεκριμένες πληροφορίες σε αυτόν τον τομέα. Στην πραγματικότητα, η ανάγνωση των προδιαγραφών των διαφορετικών τσιπ προγραμμάτων οδήγησης LCD είναι ο πιο γρήγορος τρόπος.
