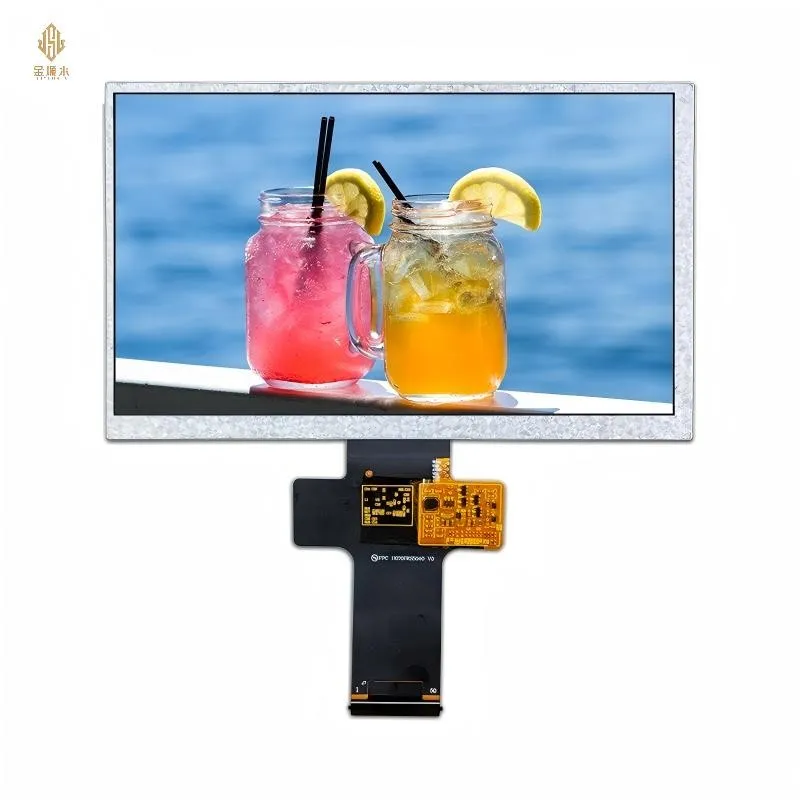

Παράμετροι & τεχνικές προδιαγραφές έγχρωμης οθόνης LCD 7 ιντσών

Μέγεθος: 7 ίντσες

Ανάλυση: 1024 × 600, παρέχοντας λεπτές εικόνες και καθαρό κείμενο

Τύπος οθόνης: TFT LCD; εξαιρετική ικανότητα αναπαραγωγής χρώματος.

Γωνία θέασης: Ευρεία προβολή 178 μοιρών, μπορεί να δείξει το ίδιο χρώμα και φωτεινότητα για κάθε κατεύθυνση που το κοιτάτε.

φωτεινότητα: 400 cd/m², η οθόνη υψηλής φωτεινότητας μπορεί να διαβαστεί ακόμα και κάτω από έντονο φως.

Αναλογία Αντίθεσης: 800:1, καθιστώντας την προβολή της εικόνας καθαρή σε ιεραρχία.

Touch: Υποστηρίζει χωρητική ή αντίσταση αφής (προαιρετικό)

Είδη διεπαφής: RGB, LVDS, SPI, μπορούν να προσαρμοστούν ανάλογα με τις απαιτήσεις των πελατών.

διάρκεια ζωής: είναι πάνω από 50000 ώρες και μπορεί να συνεχίσει να λειτουργεί σταθερά.

Θερμοκρασία εργασίας: -20 βαθμούς έως 70 βαθμούς, κατάλληλη για διάφορα βιομηχανικά και εξωτερικά περιβάλλοντα

Αυτοί οι τεχνικοί δείκτες εξασφαλίζουν εξαιρετική απόδοση της οθόνης όσον αφορά το χρώμα, τη φωτεινότητα και την ορατότητα και είναι κατάλληλοι για διάφορους πίνακες ελέγχου, συσκευές χειρός, οθόνες αυτοκινήτου και άλλα ηλεκτρονικά προϊόντα.

Ορισμός διεπαφής

ΟΧΙ	Σύμβολο	Επίπεδο	Περιγραφή
1	NC		Όχι σύνδεση
2	LEDK	P	Blacklight έδαφος
3	LEDK	P	Blacklight έδαφος
4	LEDK	P	Blacklight έδαφος
5	NC		Όχι σύνδεση
6	LEDA	P	Άνοδος Blacklight
7	LEDA	P	Άνοδος Blacklight
8	NC		Όχι σύνδεση
9	DVDD	P	Τροφοδοτικό
10	UD	I	Έλεγχος σάρωσης Gate Up ή Down. Κανονικά τραβήξτε χαμηλά. UPDN ="L", παλμός κάθετης εκκίνησης εξόδου STV2 και UD έξοδος καρφίτσας λογικό "0" στο πρόγραμμα οδήγησης Gate. UPDN="H", παλμός κάθετης εκκίνησης εξόδου STV1 και UD Έξοδος καρφίτσας λογικό "1" στο πρόγραμμα οδήγησης Gate.
11	LR	I	Πηγή Δεξιά ή Αριστερά έλεγχος ακολουθίας. Τραβήξτε κανονικά ψηλά. SHLR="L", shift αριστερά: τελευταία δεδομένα S1_S2_S3......_$1536=πρώτα δεδομένα. SHLR=H ",shift right: first data= S1_S2_S3......_S1536=τελευταία δεδομένα.
12	ΕΠΑΝΑΦΟΡΑ	I	Καθολική καρφίτσα επαναφοράς.
13	STBYB	I	Έλεγχος κατάστασης αναμονής.
14	GND	p	Γείωση ισχύος
15	R0	I	Κόκκινα δεδομένα
16	R1	I	Κόκκινα δεδομένα
17	R2	I	Κόκκινα δεδομένα
18	R3	I	Κόκκινα δεδομένα
19	R4	I	Κόκκινα δεδομένα
20	R5	I	Κόκκινα δεδομένα
21	R6	I	Κόκκινα δεδομένα
22	R7	I	Κόκκινα δεδομένα
23	GND	P	Γείωση ισχύος
24	G0	I	Πράσινα δεδομένα
25	G1	I	Πράσινα δεδομένα
26	G2	I	Πράσινα δεδομένα
27	G3	I	Πράσινα δεδομένα
28	G4	I	Πράσινα δεδομένα
29	G5	I	Πράσινα δεδομένα
30	G6	I	Πράσινα δεδομένα
31	G7	I	Πράσινα δεδομένα
32	GND	P	Γείωση ισχύος
33	DCLK	I	Είσοδος ρολογιού
34	GND	P	Γείωση ισχύος
35	B0	I	Μπλε δεδομένα
36	B1	I	Μπλε δεδομένα
37	B2	I	Μπλε δεδομένα
38	B3	I	Μπλε δεδομένα
39	B4	I	Μπλε δεδομένα
40	B5	I	Μπλε δεδομένα
41	B6	I	Μπλε δεδομένα
42	B7	I	Μπλε δεδομένα
43	GND	P	Γείωση ισχύος
44	DE	I	Ενεργοποίηση εισαγωγής δεδομένων. Active High για ενεργοποίηση των δεδομένων δίαυλος εισόδου κάτω από το "DE Λειτουργία". Κανονικά τραβήξτε χαμηλά.
45	NC		Όχι σύνδεση
46	NC(SDA)		Όχι σύνδεση
47	NC(SCL)		Όχι σύνδεση
48	NC (CSB)		Όχι σύνδεση
49	NC		Όχι σύνδεση
50	GND	P	Γείωση ισχύος

Έλεγχος ποιότητας έγχρωμης οθόνης LCD 7 ιντσών HD

Για να διασφαλίσουμε την αξιοπιστία και τη συνέπεια κάθε οθόνης, έχουμε δημιουργήσει ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου:

Επιθεώρηση πρώτων υλών – κάθε στοιχείο πάνελ, PCB και οπίσθιων φώτων διέθετε αυστηρή εισερχόμενη επιθεώρηση, αφαιρέστε τα κακά.

Η επιθεώρηση της διαδικασίας παραγωγής-Η επιδιόρθωση SMT, η συναρμολόγηση της μονάδας κ.λπ., αποτελούν σημεία ελέγχου ποιότητας που εγγυώνται την ακρίβεια συναρμολόγησης.

Πλήρης δοκιμή λειτουργίας -- δοκιμάστε τις λειτουργίες φωτεινότητας, χρωμάτων, αντίθεσης και αφής κάθε οθόνης, ώστε να απαλλαγείτε από τα φωτεινά σημεία, τα σκοτεινά σημεία και τις ανωμαλίες της οθόνης.

Δοκιμή γήρανσης - Η οθόνη υφίσταται μακροχρόνια-πειράματα γήρανσης για να διασφαλιστεί η σταθερότητα και η ανθεκτικότητα.

Επιθεώρηση συσκευασίας και αποστολής: Αντι-αντιστατική προστασία, ανθεκτική στη σκόνη συσκευασία και-συσκευασία κατά της σύγκρουσης για να διασφαλιστεί ότι το αντικείμενο είναι ασφαλές κατά τη μεταφορά.

Ένα αυστηρό σύστημα διαχείρισης ποιότητας διασφαλίζει συνέπεια και αξιοπιστία στις χύδην αποστολές, επιτρέποντας στους πελάτες χονδρικής να αγοράζουν με σιγουριά.

Κύκλος παράδοσης έγχρωμης οθόνης αφής TFT 7 ιντσών

Για αυτές τις μεγάλες παραγγελίες εκεί έξω, έχουμε αξιόπιστη ισχύ παραγωγής στην οποία μπορούμε να βασιστούμε για σταθερή απόδοση, καθώς και άμεση αποστολή:

Τυπική παρτίδα (έως 100000 μονάδες), παράδοση σε 2-4 εβδομάδες

Large-scale orders (>5000) Τα σχέδια παραγωγής θα μπορούσαν να αλλάξουν σύμφωνα με το αίτημα και να κοινοποιηθούν πριν για να βεβαιωθείτε ότι θα παραδοθεί.

Δείγμα παραγγελίας: μπορεί να αποσταλεί σε 1-2 εβδομάδες, ώστε ο πελάτης να έχει την ευκαιρία να δοκιμάσει πρώτα την απόδοση.

Σταθερή απόδοση, καθορισμένος κύκλος παράδοσης για το σχέδιο παραγωγής και αγοράς του πελάτη χονδρικής.

FAQ

Ε1: Μπορεί η οθόνη να προσαρμοστεί με διεπαφές και χρώματα οπίσθιου φωτισμού;

Α: Σίγουρα, υποστηρίζουμε την προσαρμογή διεπαφών όπως RGB, LVDS, SPI κ.λπ., και μπορούμε να επιλέξουμε χρώματα οπίσθιου φωτισμού σύμφωνα με τις ανάγκες των πελατών.

Ε2: Μπορεί να προστεθεί η λειτουργία αφής;

Α: Υποστήριξη χωρητικής ή αντίστασης αφής, οι πελάτες μπορούν να επιλέξουν σύμφωνα με τις απαιτήσεις του έργου.

Ε3: Πώς να εξασφαλίσετε σταθερή ποιότητα για παραγγελίες χύδην;

Α: Υιοθετούμε ένα πλήρως λειτουργικό σύστημα δοκιμών, δοκιμών γήρανσης και αυστηρού ποιοτικού ελέγχου για να διασφαλίσουμε τη συνοχή κάθε οθόνης.

Ε4: Παρέχετε τεχνική υποστήριξη-μετά την πώληση;

Α: Παρέχετε απομακρυσμένη τεχνική υποστήριξη και ποιοτικές υπηρεσίες παρακολούθησης για μεγάλες παραγγελίες για να διασφαλίσετε την ομαλή χρήση των πελατών.

Q5: Μπορούμε να παρέχουμε δείγματα πρώτα;

Α: Σίγουρα, υποστηρίζουμε παραγγελίες δειγμάτων για πελάτες για να αξιολογήσουν την απόδοση και τη συμβατότητα του προϊόντος.
