Περιγραφή προϊόντος

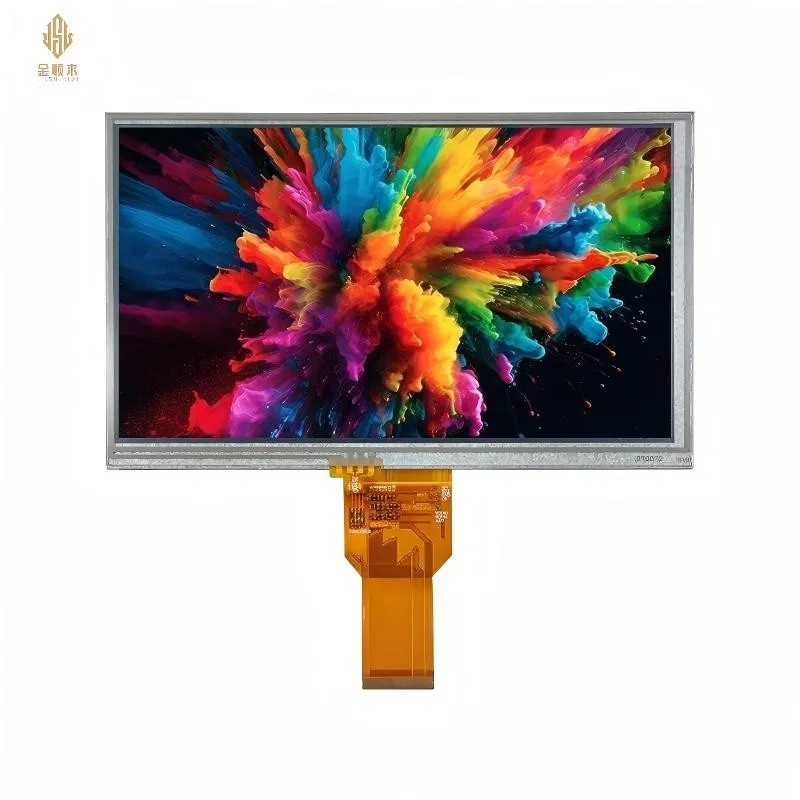

Οθόνη αφής με αντίσταση 7 ιντσών που χρησιμοποιεί τεχνολογία TFT LCD με ανάλυση 1024 × 600 pixel με καθαρή εικόνα και λεπτή αναπαράσταση κειμένου σε αυτήν. Η φωτεινότητα της οθόνης είναι περίπου 400 cd/m² και η αναλογία αντίθεσης είναι 800:1, Εξασφαλίστε καθαρή αναγνωσιμότητα ακόμη και σε περιβάλλοντα με έντονο φως. Το σκληρό στρώμα αφής με αντίσταση έχει βελτιωθεί ώστε να διαρκεί για πολύ χρόνο, να μην καταστρέφεται.
Πλεονεκτήματα και χαρακτηριστικά οθόνης αφής βιομηχανικής αντίστασης 7 ιντσών
Ακριβής λειτουργία αφής
Η αντίσταση αφής υποστηρίζει τη λειτουργία ενός σημείου και ο σχεδιασμός υψηλής ευαισθησίας εξασφαλίζει γρήγορη απόκριση, καθιστώντας το κατάλληλο για λειτουργία με γάντια ή χρήση σε ειδικά περιβάλλοντα
Υψηλή φωτεινότητα και καθαρή οθόνη
Φωτεινότητα 400 cd/m² και αντίθεση 800:1, επιτρέποντας στην οθόνη να διατηρεί καθαρή εμφάνιση σε εσωτερικούς ή ημι-εξωτερικούς χώρους φωτισμού
Ανθεκτικότητα και μεγάλη διάρκεια ζωής
Υιοθετώντας υλικά υψηλής αντοχής στη φθορά- στην αφή και σχεδιασμό δομοστοιχείων βιομηχανικής ποιότητας, εξασφαλίζοντας διάρκεια ζωής άνω των 50000 ωρών.
Εύκολη ενσωμάτωση και μαζική παραγωγή
Το τυπικό μέγεθος και ο σχεδιασμός διεπαφής διευκολύνουν την ενσωμάτωση της συσκευής, επιτρέπουν τη μαζική παραγωγή και διασφαλίζουν τη σταθερότητα του εφοδιασμού.
Χαμηλή κατανάλωση ενέργειας, προστασία του περιβάλλοντος
Το τσιπ του προγράμματος οδήγησης και το πίσω φως-, βελτιώστε το για σχεδιασμό χαμηλής κατανάλωσης, ώστε να έχουμε λιγότερη συνολική χρήση, αλλά να έχουμε σωστή φωτεινότητα και χρώμα.
παράμετρος
| Χαρακτηριστικό | Spec | |
| Χαρακτηριστικά | Μέγεθος | 7,0 ίντσες |
| Ψήφισμα | 800 (οριζόντια)*480 (Κάθετη) | |
| Διασύνδεση | RGB-24bit | |
| Τύπος σύνδεσης | Συνδετήρας | |
| Βάθος χρώματος | 16.7M | |
| Τύπος τεχνολογίας | a-Σι | |
| Pixel pixel (mm) | 0.1923x0.1784 | |
| Διαμόρφωση pixel | RGBΚάθετη λωρίδα | |
| Λειτουργία εμφάνισης | Κανονικά μαύρο | |
| IC προγράμματος οδήγησης LCD | ||
| Κατεύθυνση προβολής | ΟΛΟΙ | |
| Μηχανικός | LCM+RTP(Πx Υ x Β) (χιλ.) | 164.9*100.0*7.10 |
| Ενεργή περιοχή (mm) | 153.84x85.63 | |
| Χωρίς TSP | Με TSP | |
| Βάρος (g) | TBD | |
| Αριθμοί LED | 27 LED | |
Ορισμός διεπαφής
| Οχι. | Σύμβολο | Περιγραφή |
| 1 | LEDK | Κάθοδος οπίσθιου φωτισμού LED |
| 2 | LEDA | Άνοδος LED οπίσθιου φωτισμού. |
| 3 | GND | Γείωση συστήματος |
| 4 | VDD | Τροφοδοτικό για λογική λειτουργία |
| 5~12 | R0~R7 | Δίαυλος δεδομένων |
| 21~28 | B0~B7 | Δίαυλος δεδομένων |
| 29 | GND | Γείωση συστήματος |
| 30 | DCLK | Σήμα ρολογιού pixel |
| 31 | NC | Καμία σύνδεση |
| 32 | HSYNC | Οριζόντιο σήμα συγχρονισμού |
| 33 | VSYNC | Σήμα κατακόρυφου συγχρονισμού |
| 34 | DE | Ενεργοποίηση δεδομένων |
| 35 | NC | Καμία σύνδεση |
| 36 | GND | Γείωση συστήματος |
| 37 | XR | PIN RTP XR |
| 38 | ΥΔ | RTP YD PIN |
| 39 | XL | PIN RTP XL |
| 40 | YU | RTP YU PIN |
Διαδικασία παραγωγής Οθόνη αφής με αντίσταση 7 ιντσών
Βελτιστοποιήστε το τσιπ του προγράμματος οδήγησης και το σύστημα οπίσθιου φωτισμού για να επιτύχετε σχεδιασμό χαμηλής-ισχύ και να μειώσετε τη συνολική κατανάλωση ενέργειας, διασφαλίζοντας ταυτόχρονα φωτεινότητα και χρώμα.
Τοποθέτηση πλακέτας PCB και οδηγού - υψηλής-συναρμολόγησης ακριβείας με χρήση πλήρως αυτοματοποιημένων γραμμών παραγωγής SMT για τη διασφάλιση της σταθερότητας του κυκλώματος.
Μονάδα συναρμολόγησης - Ο πίνακας TFT LCD, ο οπίσθιος φωτισμός και το στρώμα αφής αντίστασης προσκολλώνται τέλεια, ώστε η αφή να είναι ομαλή και η καθαρή οθόνη.
Λειτουργική δοκιμή - Πραγματοποιήστε ολοκληρωμένες δοκιμές σχετικά με τη φωτεινότητα, την αντίθεση, το χρώμα και την απόκριση αφής για την εξάλειψη των φωτεινών σημείων, των σκούρων κηλίδων και των ανωμαλιών αφής.
Δοκιμές γήρανσης: Διεξαγωγή μακροχρόνιων δοκιμών γήρανσης στις οθόνες, ώστε να βεβαιωθείτε ότι μπορούν να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα χωρίς προβλήματα.
Προστατευτική συσκευασία: αντιστατική, ανθεκτική στη σκόνη, αντικραδασμική συσκευασία για ασφαλή και αβλαβή μεταφορά.
Εφαρμόζεται αυστηρός ποιοτικός έλεγχος σε κάθε στάδιο για να διασφαλιστεί η συνέπεια και η αξιοπιστία των προϊόντων για παραγγελίες μεγάλης κλίμακας-.
Σενάρια εφαρμογής οθόνης αφής 7 ιντσών με ευαίσθητη πίεση
Συσκευή βιομηχανικού ελέγχου (Πίνακας PLC, Τερματικό ρολογιού)
Οθόνη απεικόνισης ιατρικού εξοπλισμού
Μηχανήματα POS και τερματικά αυτο-εξυπηρέτησης
Καταναλωτικά ηλεκτρονικά είδη και ενσωματωμένο σύστημα.
Χρησιμοποιούμε τυπικές διεπαφές όπως RGB/LVDS/SPI που διευκολύνουν την ενσωμάτωση με τη συσκευή του πελάτη και επίσης μπορούμε να προσαρμόσουμε τη διεπαφή, την εμφάνιση σύμφωνα με τις απαιτήσεις του πελάτη.
FAQ
Ε: Για ποιον τύπο περιβάλλοντος λειτουργίας είναι κατάλληλη μια οθόνη αφής με αντίσταση;
Α: Κατάλληλο για βιομηχανικό, ιατρικό και{0}}περιβάλλοντα τερματικού εξοπλισμού αυτοεξυπηρέτησης όπου φοριούνται γάντια ή χρησιμοποιούνται συνηθισμένα στυλό αφής για λειτουργία.
Ε: Μπορεί να προσαρμοστεί η διεπαφή οθόνης;
Α: Σίγουρα, μπορούμε να παρέχουμε λύσεις διασύνδεσης RGB, LVDS ή SPI σύμφωνα με τις ανάγκες των πελατών.
Ε: Πώς να διασφαλίσετε τη συνέπεια ποιότητας για παραγγελίες χύδην;
Α: Κάθε οθόνη υποβάλλεται σε πλήρεις λειτουργικές δοκιμές και πειράματα γήρανσης και ακολουθεί αυστηρά τη διαδικασία ποιοτικού ελέγχου παραγωγής για να διασφαλίσει τη συνέπεια της παρτίδας.
Ε: Ποιος είναι ο κύκλος παράδοσης;
Α: Οι παραγγελίες δειγμάτων χρειάζονται συνήθως 1-2 εβδομάδες για να αποσταλούν, ενώ οι μαζικές παραγγελίες χρειάζονται 2-4 εβδομάδες και μπορούν να επιταχυνθούν ανάλογα με τις ανάγκες των πελατών.
Ε: Πώς παρέχεται-η υποστήριξη μετά την πώληση;
Α: Παρέχετε απομακρυσμένη και τηλεφωνική τεχνική υποστήριξη, συμπεριλαμβανομένων καθοδήγησης εγκατάστασης, εντοπισμού σφαλμάτων και αντιμετώπισης προβλημάτων, για να διασφαλίσετε την ομαλή χρήση για τους πελάτες.
